Трубчатые опоры

Трубчатые опоры представляют собой ступенчатую конструкцию, состоящую из одной, двух или более труб различных диаметров. Размер каждой секции, её диаметр и длина и общая длина стойки, определяется исходя из нагрузок, действующих на опору и её функционального назначения. Опоры применяются для организации освещения различных объектов, а также для подвеса контактной сети городского электрифицированного транспорта.

Трубчатые опоры изготавливаются из следующих материалов:

• Сталь20 (в случае применения бесшовной горячедеформированной трубы)
• Сталь Ст3 (в случае применения электросварной трубы)
• Сталь 09Г2С, применяется при необходимости повышения прочностных характеристик опор, а также в случае установки опор в «северных» районах с низкой температурой. При применении данной марки стали, надо обязательно проверять наличие трубы требуемого размера из стали 09Г2С на металлобазах.

Конструкция опор

Конструкция трубчатых опор довольно проста – это несколько труб соединённых между собой от большего диаметра к меньшему. Основные конструктивные элементы трубчатых опор (фланцы, косынки, лючки, отверстие под ввод кабеля, крепежные отверстия для фиксации кронштейнов) по конструктиву и функционалу схожи с теми же элементами в граненых опорах (их подробное описание можно найти в соответствующем разделе). Единственное незначительное отличие есть в способе установки лючков: На трубчатых опорах они изготавливаются накладными, а не «заподлицо» как на граненых опорах.

Варианты изготовления верхней части несиловых опор.

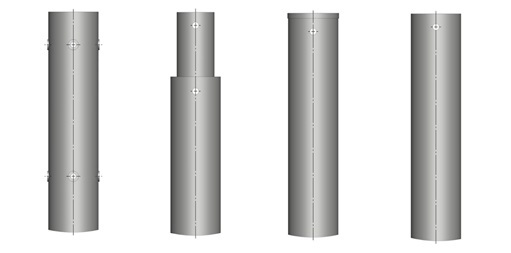

В зависимости от типа устанавливаемого на опору оборудования, существует несколько конструктивных вариантов изготовления верхней части несиловой опоры:

1. Крепежные отверстия. В случае необходимости установки на опоре кронштейна с посадочным местом типа «фланец» в теле опоры изготавливают 2 ряда резьбовых отверстий. Каждый ряд включает в себя 3 отверстия М10, расположенных под углом 120° друг к другу, через которые при помощи болтов кронштейн фиксируется на опоре.
2. Переходник диаметром 57(48). В случае установки на опоре торшерного (венчающего) светильника сверху опоры вваривается переходник диаметром, соответствующим диаметру посадочного места светильника.
3. Заглушка. В случае установки оборудования на опоре сбоку(приставной кронштейн, камера видеонаблюдения) – верх опоры остается открытым. Для предотвращения попадания во внутрь опоры атмосферных осадков сверху опоры устанавливается пластиковая или металлическая заглушка.
4. Отсутствие дополнительных элементов: На опорах с верхним диаметром 133 и 57 дополнительных элементов в верхней части опоры не изготавливается. На диаметр 133 кронштейн устанавливается посредствам обечайки и дополнительных крепежных элементов на самой опоре не требует. На диаметр 57 допускается только установка торшерного светильника. Что тоже не требует дополнительных крепежных элементов. Так же возможно изготовление опор с любым диаметром верхней трубы без дополнительных элементов по желанию заказчика
